Leading edge and exclusive, compact and robust, easy and convenient access, are as numerous features including the security of goods and people, which characterize our F400-120 smoke exhaust program, compliant with the EN 12101-3 norm.
REFLEX™, smoke extraction roof fan unit, CSTB F400-120 certified.
Equipped with a backward plug fan and a direct drive IE3 AC motor
NF EN 12101-3 compliant
Available in the following versions :
- single phase 230 V, variable speed
- three-phase 230/400 V, 1 speed
- 400 V three-phase, 2 speed
Flow rate from 300 to 18 000 m3/h, with pressures from 50 to 700 Pa
REFLEX™, centrifugal comfort and / or smoke exhaust turret, certified F400-120 / EN 12101-3 (PV 1166-CPD-088) for ERP, IGH (high height building) and professional kitchens.
Supporting frame structure in aluminium, galvanized steel plate strengthened by raised edges, with lifting rings fixed at the ends.
Motor cover made of RAL 7035 metal sheet integrating a padlockable switch, protective grilles and a tilting kit, all mounted, equipped with inlets for the motor ventilation.
High efficiencey backward wheel and low consumption IE3 IP55/F motor compliant with the ErP 2009/125/EC regulation.
Noise reduction by high density 25mm M0 (120 kg/m3) mineral wool and RAL 7035 aluminium shutters mounted on versions H and V, ensuring the air low direction and a non-return valve function.
Exclusive certification enabling the integration of a frequency converter mounted under the motor cover.
the REFLEX™ turred is available in 3 versions :
REFLEX™C with horizontal exhaust to the open air
REFLEX™H with vertical exhaust equipped with a shutter system in RAL7035 aluminium metal sheet, providing a noise reduction and a non-return valve function, meeting the RT2005 requirements
REFLEX™V with vertical exhaust with 4 fixed faces insulated with very high density 25 mm - 120 kg/m3 mineral wool. Shutters are closed during non-operating periods providing a non-return valve function.

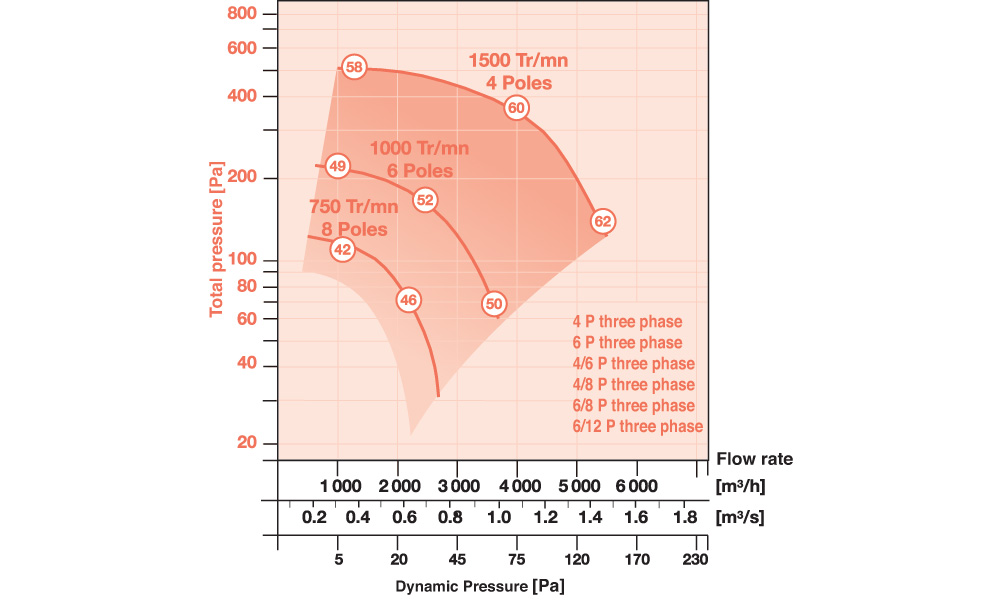

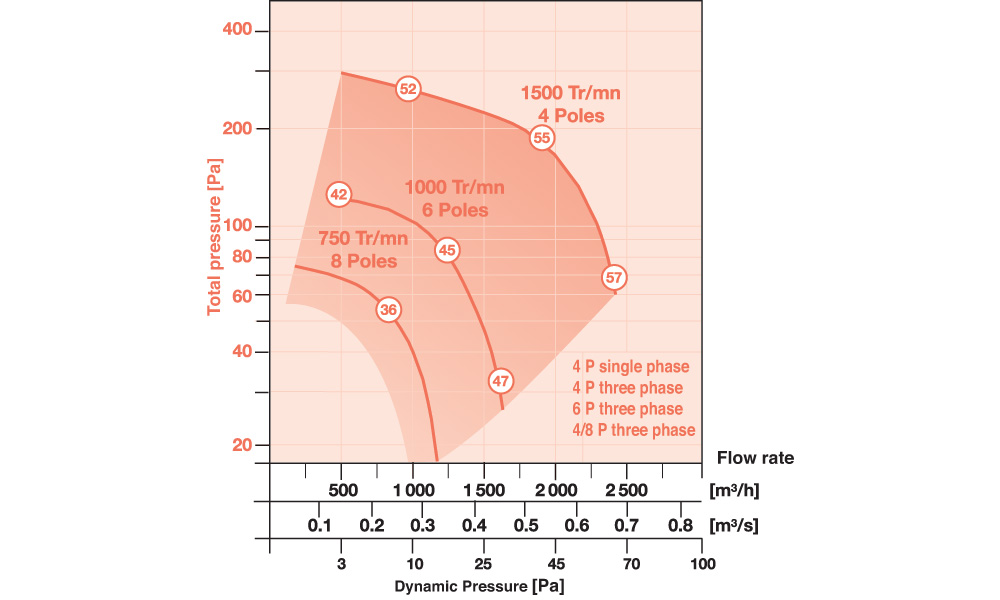

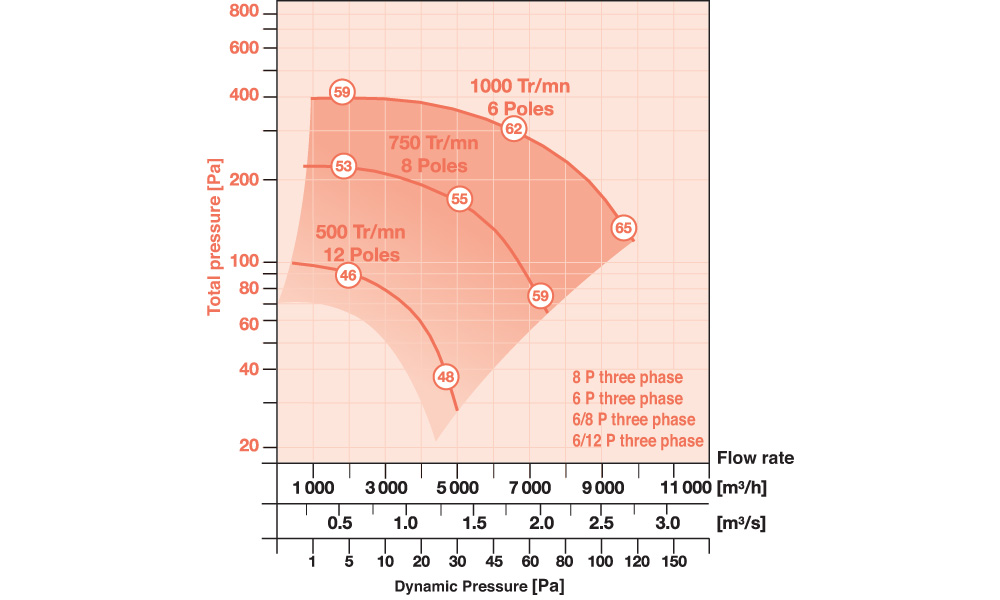

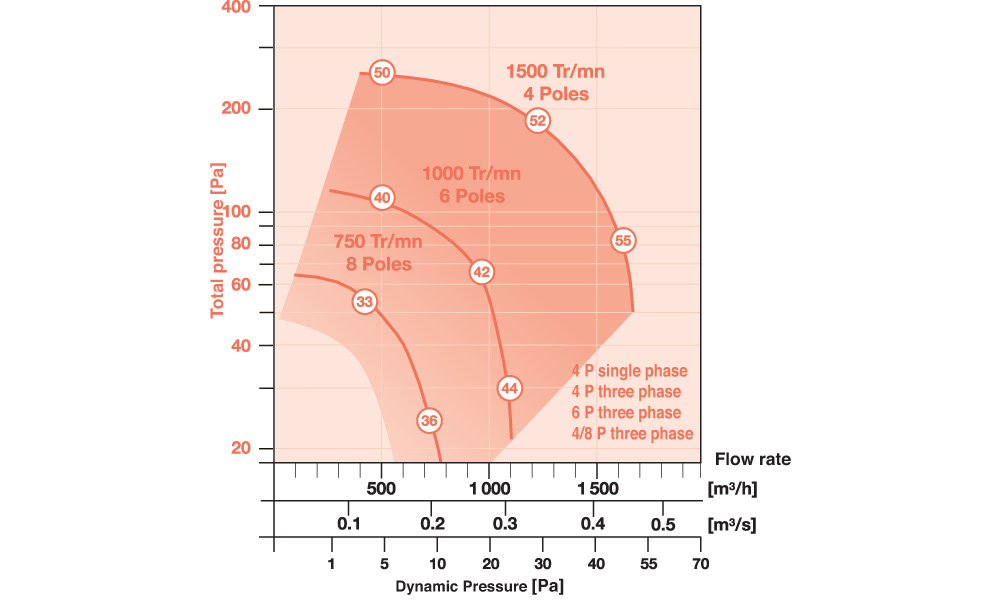

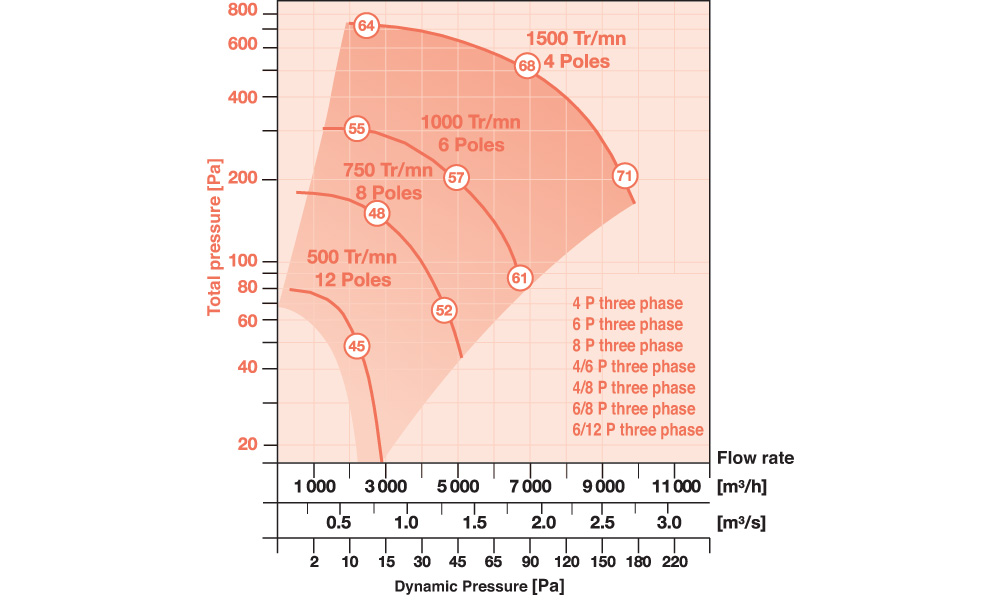

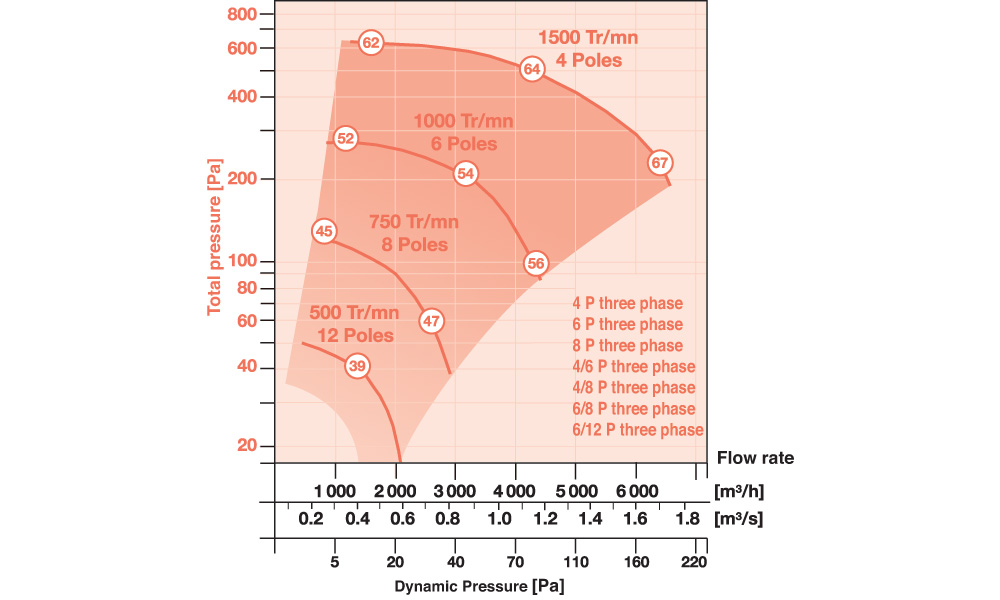

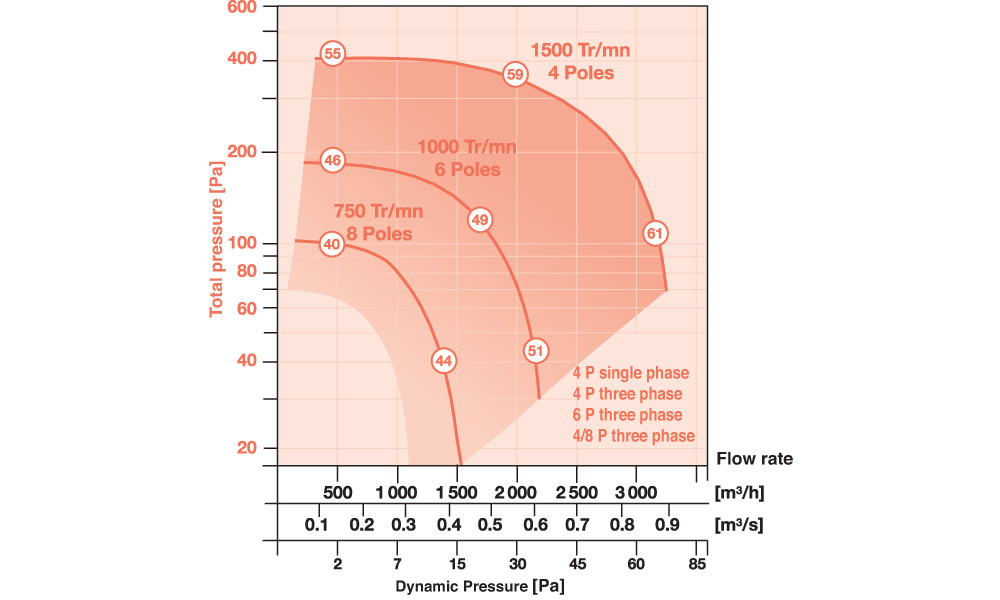

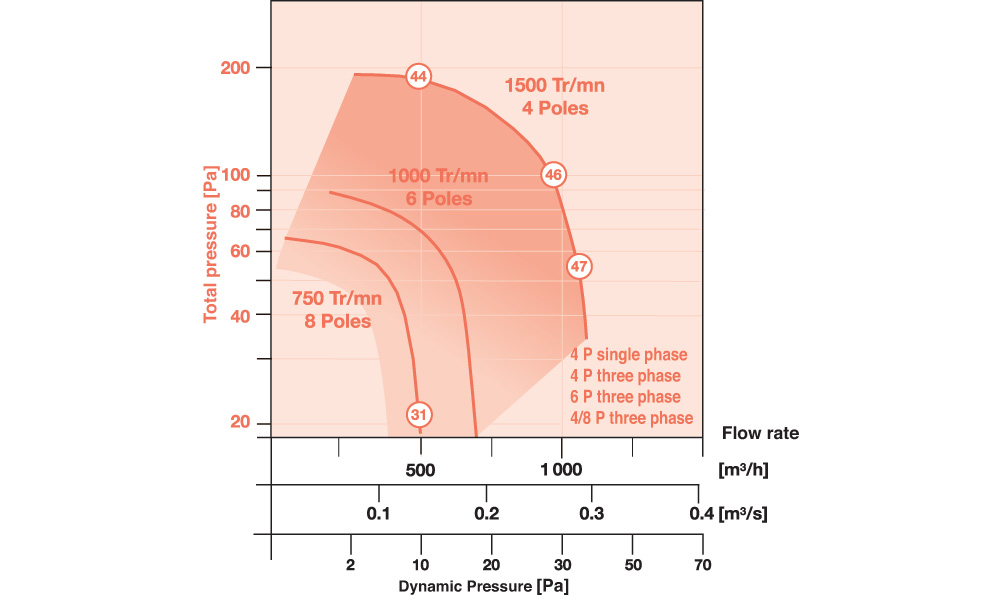

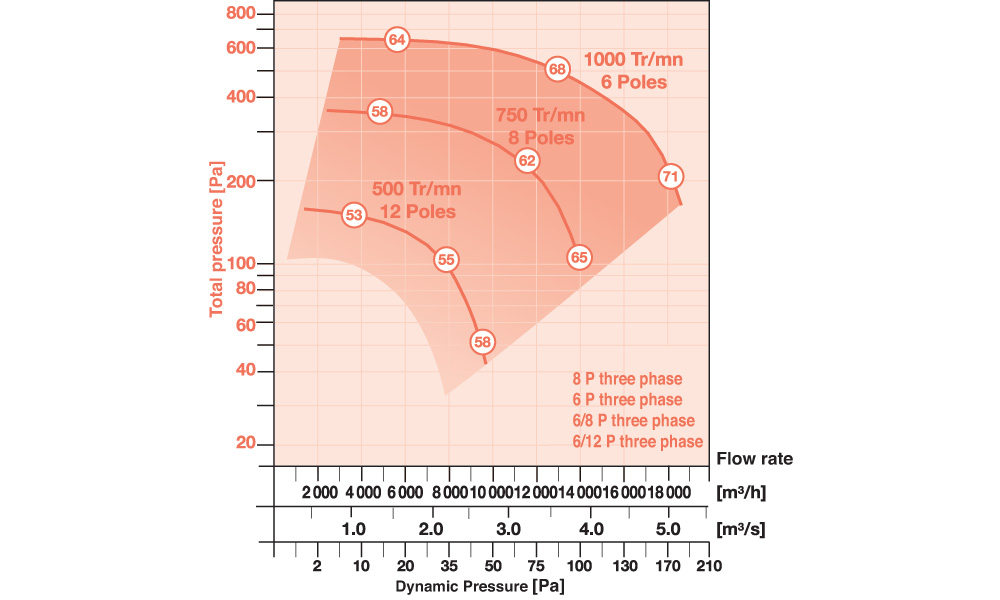

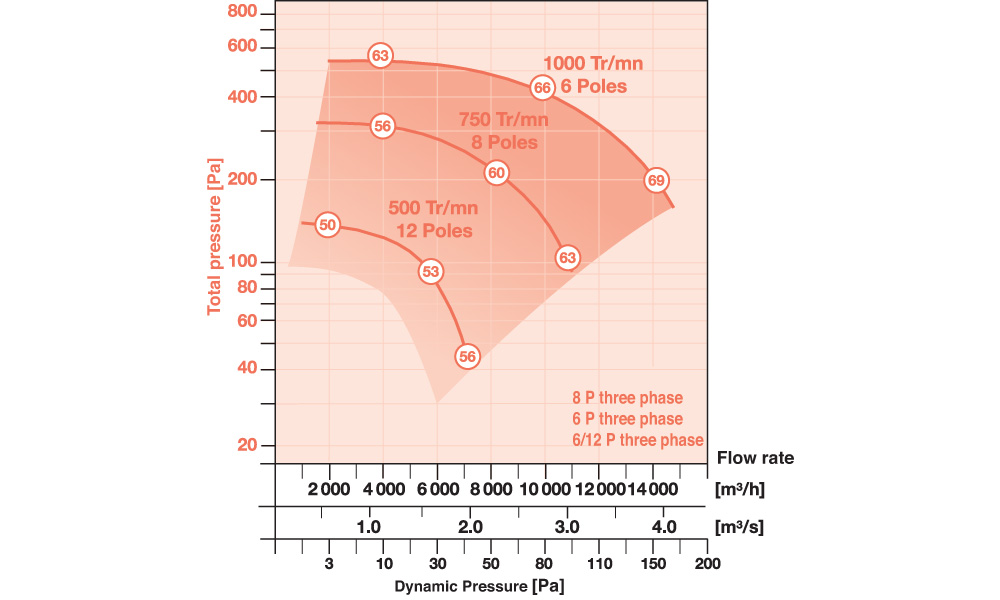

| Model | Static Pressure Curves | Public price |
|---|---|---|
|
REFLEX 280 B4 V Code : TEC009476 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 280 B4 H Code : TEC009477 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 280 B4 C Code : TEC009478 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 280 A6 C Code : TEC009536 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 280 B48 C Code : TEC009537 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 315 B4 C Code : TEC009538 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 315 A6 C Code : TEC009543 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 315 B48 C Code : TEC009545 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 355 A6 C Code : TEC009546 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 400 A6 C Code : TEC009547 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 500 F4 C Code : TEC009549 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 450 D4 C Code : TEC009550 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 560 G4 C Code : TEC009551 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 630 F6 C Code : TEC009552 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 710 G6 C Code : TEC009554 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 800 I6 C Code : TEC009555 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 800 G8 C Code : TEC009556 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 710 E8 C Code : TEC009558 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 630 D8 C Code : TEC009559 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 560 D6 C Code : TEC009560 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 560 B8 C Code : TEC009561 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 500 B6 C Code : TEC009562 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 500 A8 C Code : TEC009563 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 450 B6 C Code : TEC009564 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 400 B4 C Code : TEC009565 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 355 B4 C Code : TEC009610 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 355 B48 C Code : TEC009611 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 400 B48 C Code : TEC009612 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 450 D48 C Code : TEC009613 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 500 F48 C Code : TEC009615 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 560 G48 C Code : TEC009617 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 560 D612 C Code : TEC009618 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 450 D46 C Code : TEC009619 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 500 F46 C Code : TEC009622 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 560 G46 C Code : TEC009623 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 560 D68 C Code : TEC009624 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 630 E612 C Code : TEC009625 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 710 G612 C Code : TEC009626 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 630 E68 C Code : TEC009627 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 800 I68 C Code : TEC009628 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 280 A6 V Code : TEC009632 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 315 B4 V Code : TEC009633 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 315 A6 V Code : TEC009634 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 355 B4 V Code : TEC009635 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 355 A6 V Code : TEC009636 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 400 B4 V Code : TEC009637 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 400 A6 V Code : TEC009638 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 450 D4 V Code : TEC009639 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 450 B6 V Code : TEC009640 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 500 F4 V Code : TEC009641 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 500 B6 V Code : TEC009642 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 500 A8 V Code : TEC009643 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 560 G4 V Code : TEC009644 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 560 D6 V Code : TEC009645 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 560 B8 V Code : TEC009646 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 630 F6 V Code : TEC009647 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 630 D8 V Code : TEC009648 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 710 G6 V Code : TEC009649 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 800 I6 V Code : TEC009651 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 800 G8 V Code : TEC009654 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 710 E8 V Code : TEC009655 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 280 B48 V Code : TEC009656 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 315 B48 V Code : TEC009657 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 355 B48 V Code : TEC009658 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 400 B48 V Code : TEC009660 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 450 D48 V Code : TEC009661 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 450 D46 V Code : TEC009663 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 500 F48 V Code : TEC009665 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 500 F46 V Code : TEC009667 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 560 G48 V Code : TEC009669 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 560 D612 V Code : TEC009670 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 560 G46 V Code : TEC009671 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 560 D68 V Code : TEC009672 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 630 E612 V Code : TEC009673 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 630 E68 V Code : TEC009674 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 710 G612 V Code : TEC009675 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 800 I68 V Code : TEC009676 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 280 A6 H Code : TEC009677 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 280 B48 H Code : TEC009678 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 315 B4 H Code : TEC009679 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 315 A6 H Code : TEC009681 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 315 B48 H Code : TEC009682 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 355 B4 H Code : TEC009683 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 355 A6 H Code : TEC009684 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 355 B48 H Code : TEC009685 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 400 B4 H Code : TEC009686 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 400 A6 H Code : TEC009687 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 400 B48 H Code : TEC009688 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 450 D4 H Code : TEC009689 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 450 B6 H Code : TEC009690 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 450 D48 H Code : TEC009691 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 450 D46 H Code : TEC009693 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 500 F4 H Code : TEC009695 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 500 B6 H Code : TEC009696 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 500 A8 H Code : TEC009697 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 500 F48 H Code : TEC009698 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 500 F46 H Code : TEC009700 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 560 G4 H Code : TEC009702 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 560 D6 H Code : TEC009703 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 560 B8 H Code : TEC009704 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 560 G48 H Code : TEC009705 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 560 D612 H Code : TEC009706 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 560 G46 H Code : TEC009707 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 560 D68 H Code : TEC009708 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 630 F6 H Code : TEC009709 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 630 D8 H Code : TEC009710 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 630 E612 H Code : TEC009711 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 630 E68 H Code : TEC009712 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 710 G6 H Code : TEC009713 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 710 E8 H Code : TEC009714 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 710 G612 H Code : TEC009715 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 800 I6 H Code : TEC009716 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 800 G8 H Code : TEC009717 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 800 I68 H Code : TEC009718 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 280 MONO H Code : TEC011476 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 280 MONO C Code : TEC011477 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 400 MONO H Code : TEC012472 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 400 MONO C Code : TEC012479 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 315 MONO V Code : TEC013497 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 315 MONO C Code : TEC013498 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 800 I612 V Code : TEC014265 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 800 I612 C Code : TEC014266 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 355 MONO H Code : TEC014273 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 355 MONO C Code : TEC014276 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 280 MONO V Code : TEC014773 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 355 MONO V Code : TEC015032 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 315 MONO H Code : TEC015108 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 400 MONO V Code : TEC016192 |
|
Connectez vous pour accéder aux tarifs |
|
REFLEX 800 I612 H Code : TEC020516 |
|
Connectez vous pour accéder aux tarifs |
CSTB F400-120 / NF EN 12101-3 certified Ventilators, extractors of smokes and heat EC marking Low consumption IE3 IP55/F motor, in compliance with the ErP 2009/125/EC regulation
PLUG&PLAY, the REFLEX™ range is developped, manufactured and tested at our factory
EASY TO INSTALL
Aluminium structure with lifting rings fixed at the ends to facilitate the installation
EASY TO USE AND MAINTAIN
Equipped with an integrated tilting kit to make the maintenance easy and a padlockage mounted as standard
